Information Flow

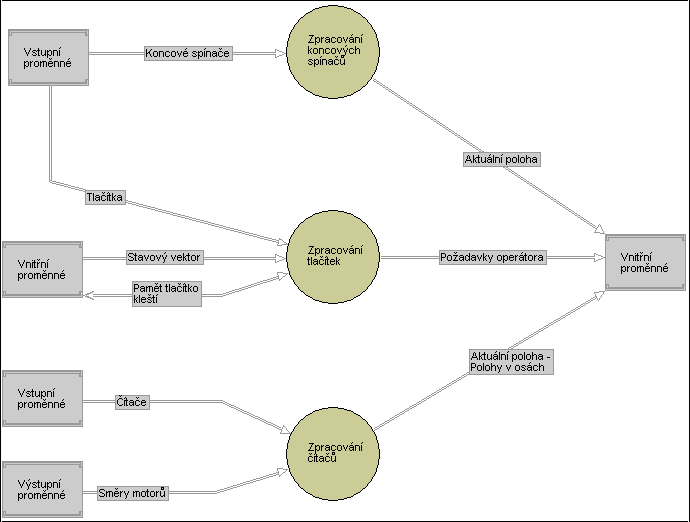

Zpracování vstupních signálů

Zpracování čítačů Zpracování koncových spínačů Zpracování tlačítek Tlačítka Směry motorů Čítače Stavový vektor Pamět tlačítko kleští Koncové spínače Požadavky operátora Aktuální poloha Aktuální poloha Polohy v osách

Vytvořeno: 09-16-2003 13:34:42
Poslední změna: 10-14-2003 00:22:20
Stav: accepted
Odpovědný uživatel: Administrator (Administrator)
Komentář: <n/a>

Funkce: Zpracování vstupních signálů
Funkční struktura: IŘS manipulátoru
Rodičovský informační tok: Zpracování vstupních a výstupních signálů


Funkce

Name Typ Vícenásobná instance Manuální Opakující se struktura
Zpracování koncových spínačů výkonná funkce ne ne ne
Zpracování tlačítek výkonná funkce ne ne ne
Zpracování čítačů výkonná funkce ne ne ne

Interí rozhraní

Neobsahuje žádné reference na funkce z jiných diagramů informačních toků .

Externí rozhraní

Informační tok neobsahuje žádná extení rozhraní.

Paměti

Informační tok neobsahuje žádné paměti.

Entity

Informační tok neobsahuje žádné reference na entity.
