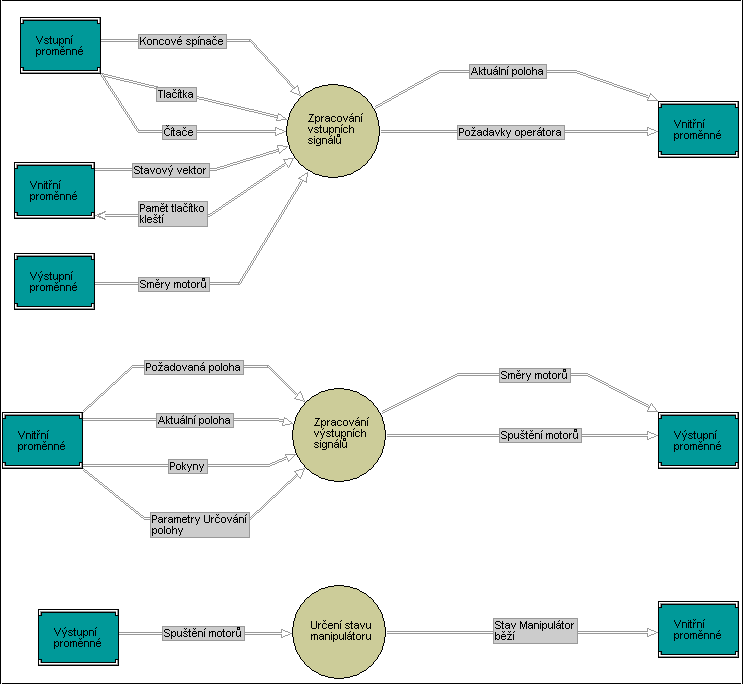

Information Flow
Zpracování vstupních a výstupních signálů

Zpracování výstupních signálů Určení stavu manipulátoru Zpracování vstupních signálů Vnitřní proměnné Vnitřní proměnné Výstupní proměnné Vstupní proměnné Výstupní proměnné Vnitřní proměnné Vnitřní proměnné Výstupní proměnné Stavový vektor Pamět tlačítko kleští Koncové spínače Směry motorů Požadovaná poloha Parametry Určování polohy Aktuální poloha Tlačítka Spuštění motorů Čítače Pokyny Požadavky operátora Aktuální poloha Stav Manipulátor běží Směry motorů Spuštění motorů

Vytvořeno: 09-16-2003 13:23:18
Poslední změna: 10-14-2003 00:22:20
Stav: accepted
Odpovědný uživatel: Administrator (Administrator)
Komentář: <n/a>

Funkce: Zpracování vstupních a výstupních signálů
Funkční struktura: IŘS manipulátoru


Funkce

Name Typ Vícenásobná instance Manuální Opakující se struktura
Určení stavu manipulátoru výkonná funkce ne ne ne
Zpracování vstupních signálů výkonná funkce ne ne ne
Zpracování výstupních signálů výkonná funkce ne ne ne

Interí rozhraní

Neobsahuje žádné reference na funkce z jiných diagramů informačních toků .

Externí rozhraní

Informační tok neobsahuje žádná extení rozhraní.

Paměti

Název Typ
Vnitřní proměnné data
Vnitřní proměnné data
Vnitřní proměnné data
Vnitřní proměnné data
Vstupní proměnné data
Výstupní proměnné data
Výstupní proměnné data
Výstupní proměnné data

Entity

Informační tok neobsahuje žádné reference na entity.
