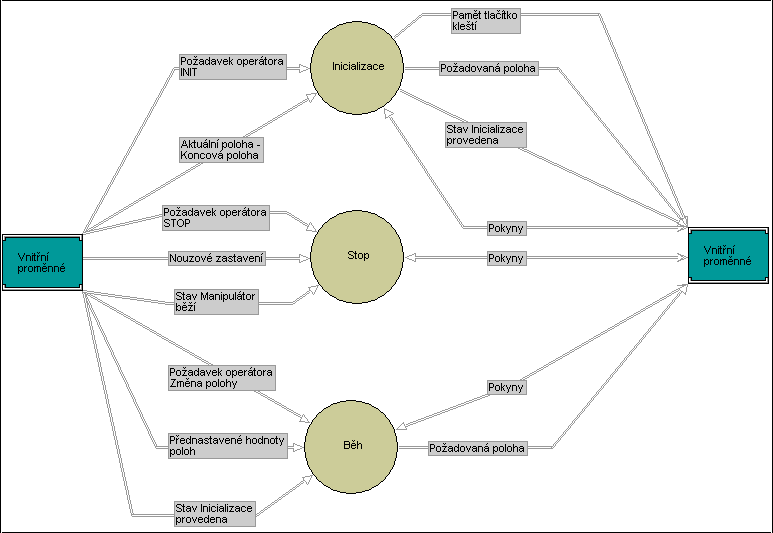

Information Flow
Řízení

Inicializace Stop Běh Vnitřní proměnné Vnitřní proměnné Požadavek operátora STOP Přednastavené hodnoty poloh Požadavek operátora Změna polohy Nouzové zastavení Stav Inicializace provedena Stav Manipulátor běží Aktuální poloha Koncová poloha Požadavek operátora INIT Požadovaná poloha Požadovaná poloha Stav Inicializace provedena Pamět tlačítko kleští Pokyny Pokyny Pokyny

Vytvořeno: 09-17-2003 10:51:14
Poslední změna: 10-14-2003 00:22:20
Stav: accepted
Odpovědný uživatel: Administrator (Administrator)
Komentář: <n/a>

Funkce: Řízení
Funkční struktura: IŘS manipulátoru


Funkce

Name Typ Vícenásobná instance Manuální Opakující se struktura
Běh výkonná funkce ne ne ne
Inicializace výkonná funkce ne ne ne
Stop výkonná funkce ne ne ne

Interí rozhraní

Neobsahuje žádné reference na funkce z jiných diagramů informačních toků .

Externí rozhraní

Informační tok neobsahuje žádná extení rozhraní.

Paměti

Název Typ
Vnitřní proměnné data
Vnitřní proměnné data

Entity

Informační tok neobsahuje žádné reference na entity.
