Information Flow
Vizualizace

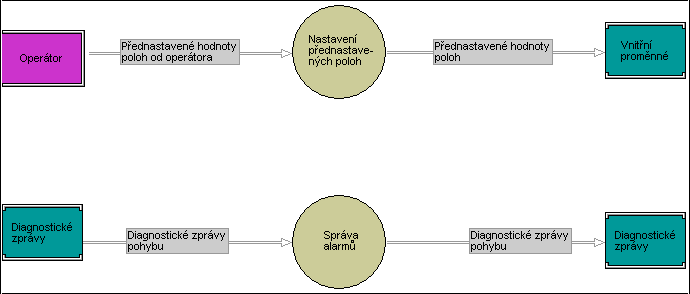

Nastavení přednastavených poloh Správa alarmů Operátor Diagnostické zprávy Vnitřní proměnné Diagnostické zprávy Diagnostické zprávy pohybu Přednastavené hodnoty poloh Diagnostické zprávy pohybu Přednastavené hodnoty poloh od operátora

Vytvořeno: 10-13-2003 13:42:29
Poslední změna: 10-14-2003 10:43:05
Stav: accepted
Odpovědný uživatel: Administrator (Administrator)
Komentář: <n/a>

Funkce: Vizualizace
Funkční struktura: IŘS manipulátoru


Funkce

Name Typ Vícenásobná instance Manuální Opakující se struktura
Nastavení přednastavených poloh výkonná funkce ne ne ne
Správa alarmů výkonná funkce ne ne ne

Interí rozhraní

Neobsahuje žádné reference na funkce z jiných diagramů informačních toků .

Externí rozhraní

Operátor

Paměti

Název Typ
Diagnostické zprávy data
Diagnostické zprávy data
Vnitřní proměnné data

Entity

Informační tok neobsahuje žádné reference na entity.
